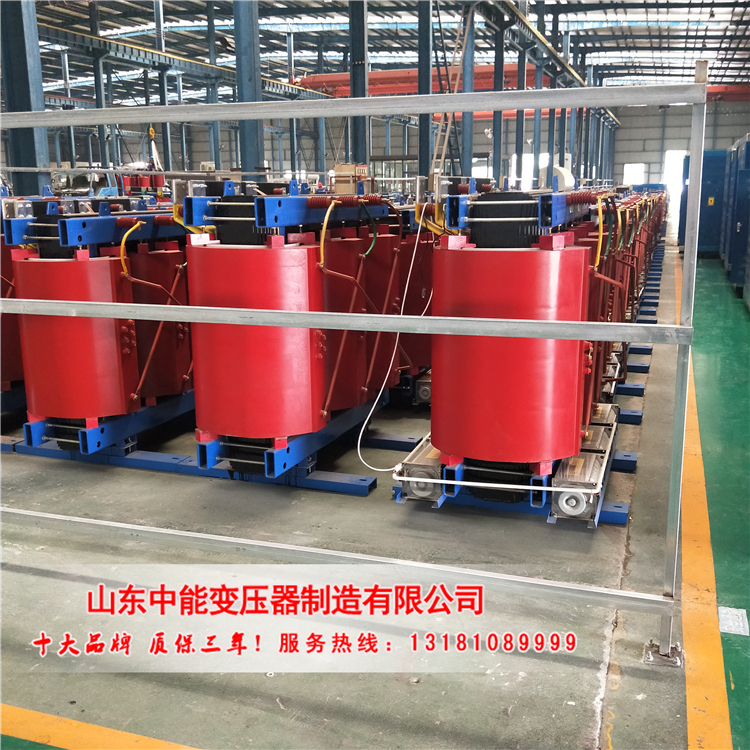

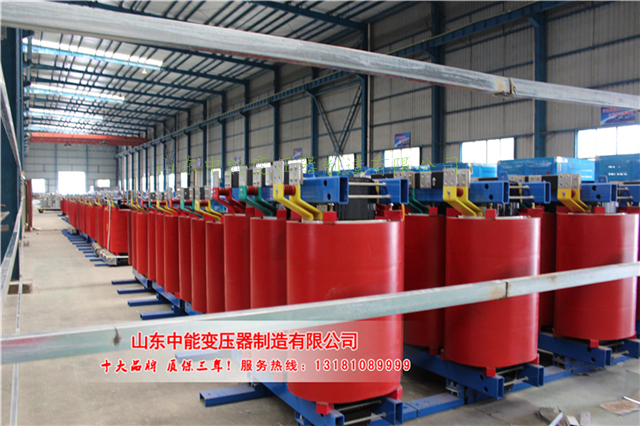

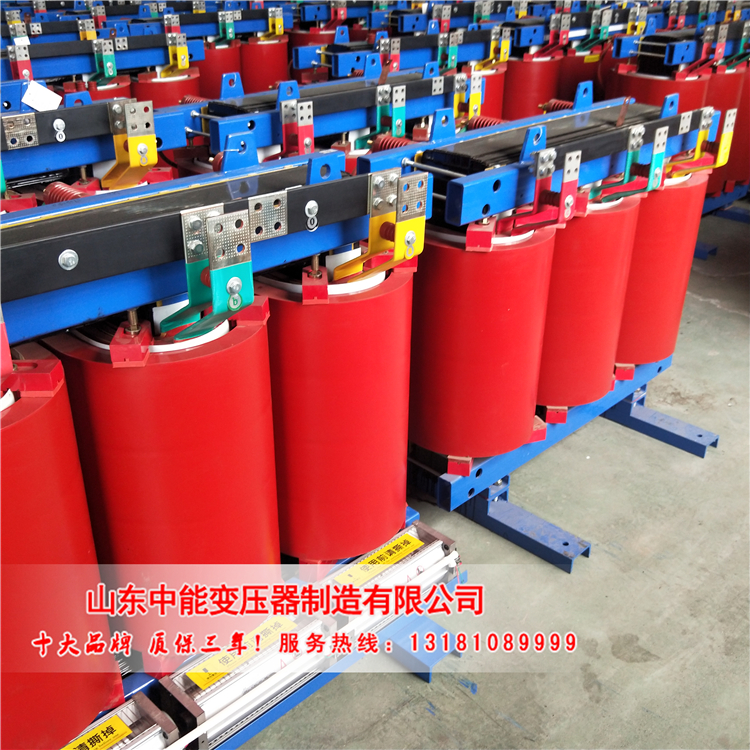

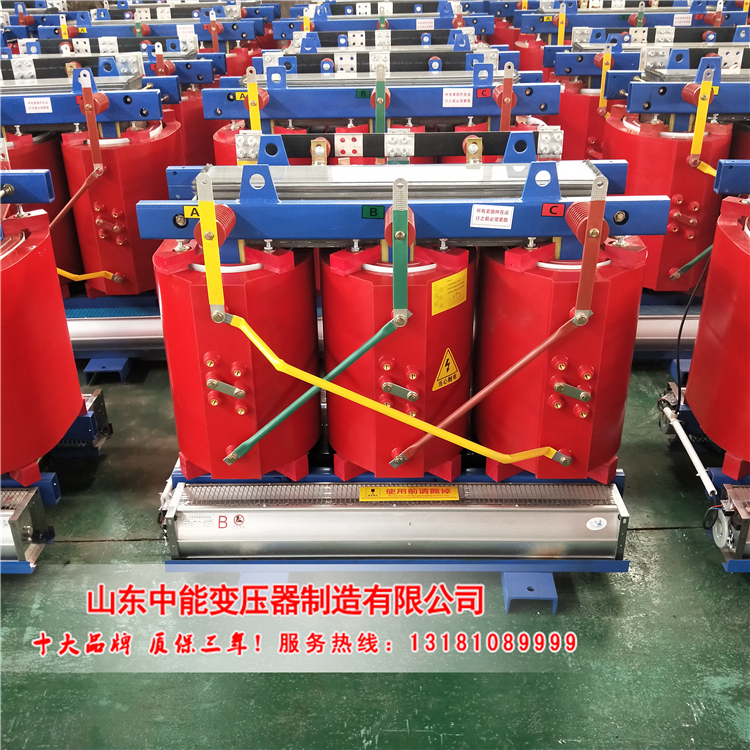

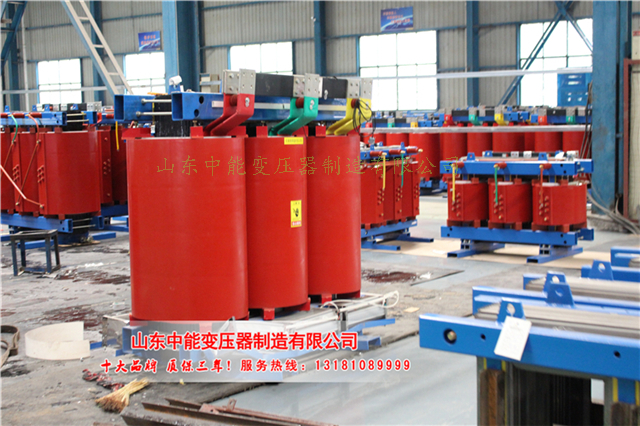

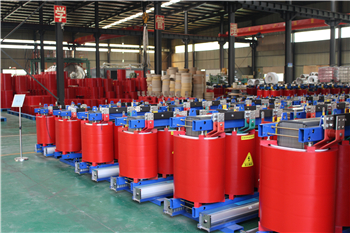

岳阳SCB10系列干式变压器

　　SCB10系列干式变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过500V 的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。

　　SCB10系列干式变压器产品特点：

　　☆防火、防爆、免维护，无污染，体积小，可直接安装在负荷中心。

　　☆局部放电量更小，噪声低，散热能力强。

　　☆在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，☆超温报警，超温跳闸功能。

　　产品结构及优点

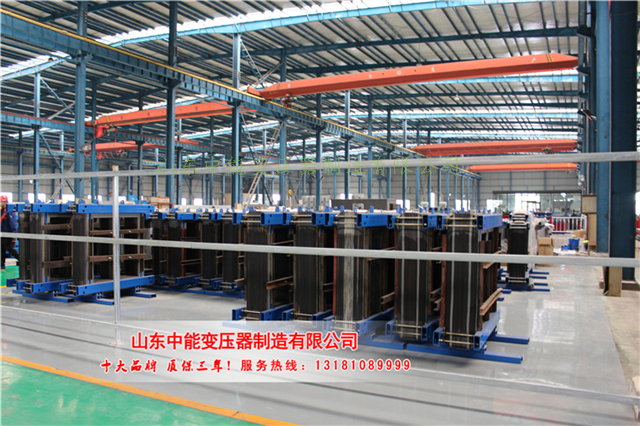

　　铁芯：

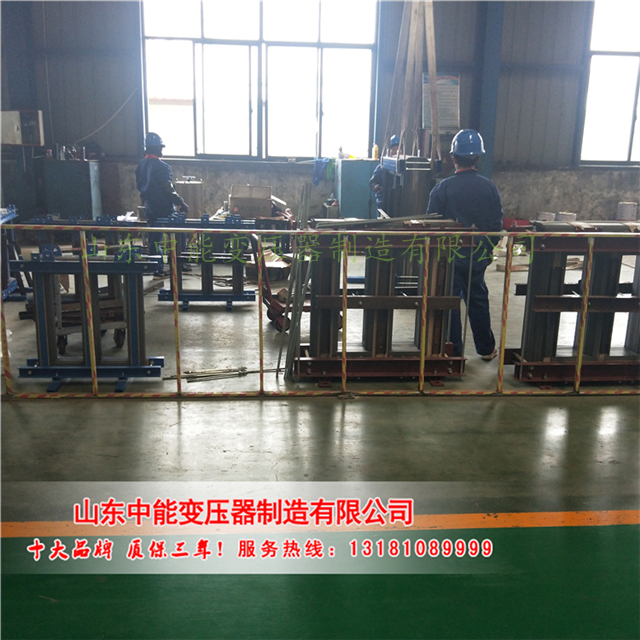

　　全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音小;卷铁芯用专用设备直接卷绕而成，无接缝，无角重，减少了磁阻，空损低;非晶合金变压器铁芯采用美国联信公司生产的材料，与传统硅钢片相比，平均降低空损72%，空载电流50%。

　　线圈：

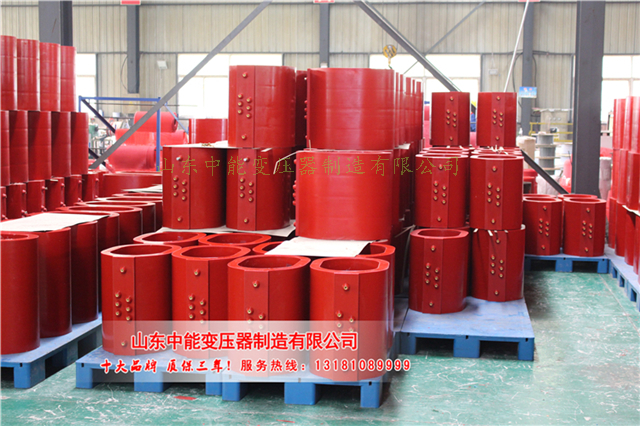

　　采用优质QQ缩醛漆包圆铜线，无氧铜杆拉制的扁铜线或铜箔绕制而成，其形式有圆筒式、连续式、新型螺旋式、分裂式等，具有足够的电气强度、机械强度和散热能力。

　　油箱：

　　采用优质钢板焊接而成，有椭圆型、矩型等结构，散热元件采用片式散热器，膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆喷涂，既抗腐蚀又美观大方。

　　产品符合JB/T7631-1994《变压器用电阻温度计》标准

　　1 测温范围： -30℃-200℃

　　2 测温精度： 0.5%FS±1个字

　　3 分辨率： 0.1℃

　　4 工作电压： AC176V～AC242V( 50Hz )

　　SCB10系列干式变压器产品的性能和参数：

输入电压	额定电压±10%	环境温度	-15℃-+40℃
输出电压	额定电压+5%(空载)	海拔高度	<2500m
效率	≥95%	相对湿度	<90%
波形失真	无附加波形失真	安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.
功能	具有输入电压、输出电压、电流指示
保护	具有过流保护可长期无人值守工作
绝缘电阻	≥50M
电气强度	工频正弦电压2000V历时1分钟无击穿及闪络现象	凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定
过载能力	二倍的额定电流,维持1分钟
